一、产品简介

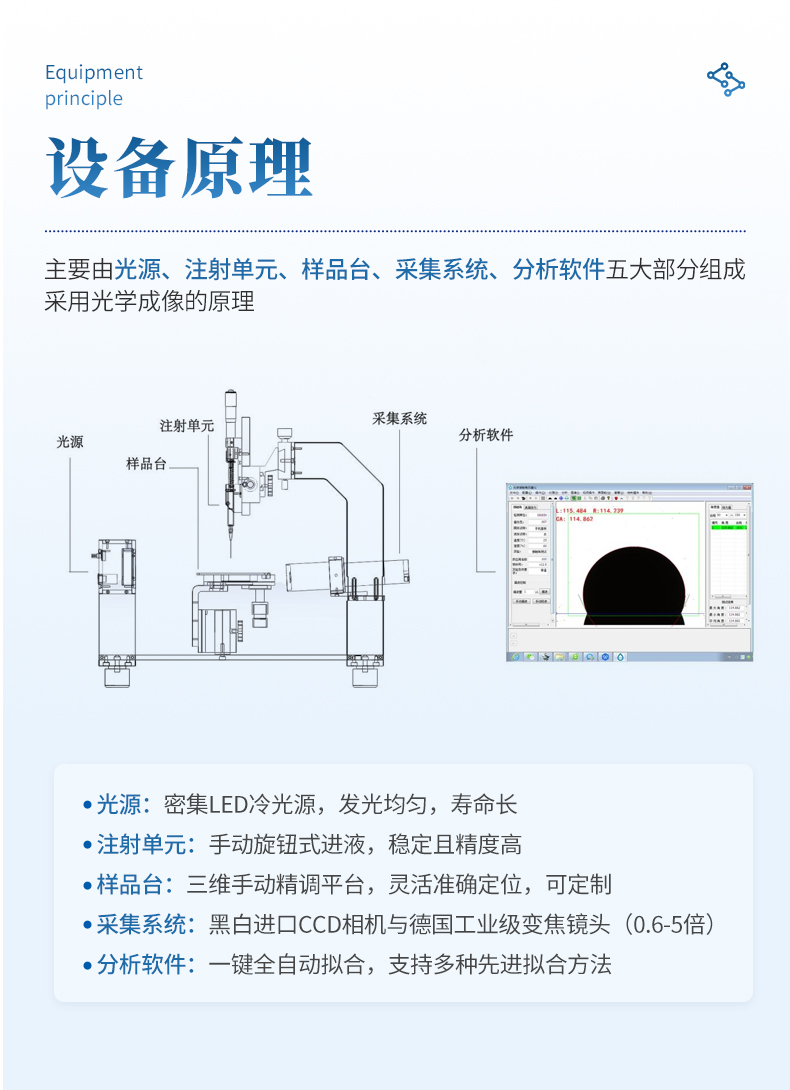

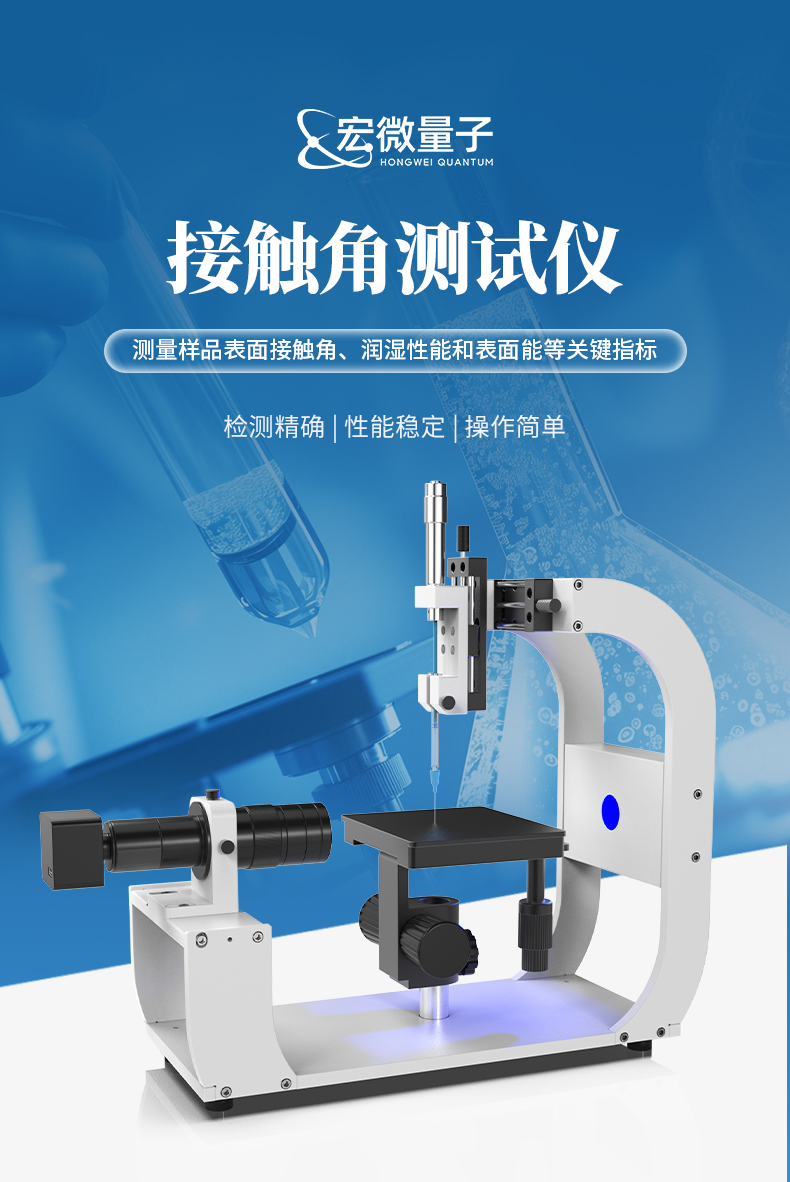

动态接触角测试仪是测量液体对固体材料接触角的仪器，主要用于表征液体对固体材料表面的润湿性能，通过光学成像获取液滴的图像，利用计算机软件，通过数学模型拟合出液滴图像的轮廓并得到接触角或表面张力，并进行表面能计算和润湿性分析。
二、应用范围
接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。 （部分测试功能需要选购专门附件完成）
1.液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；
2.材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；
3.吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；
4.各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；
5.附着滴法测试材料浸没在液体中的接触角测试；
6.悬滴法测量各种液体表界面张力及其极性、色散分量；
7.计算固体表面自由能（Surfacefreeenergy），及其极性色散分量分析；
8.分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。

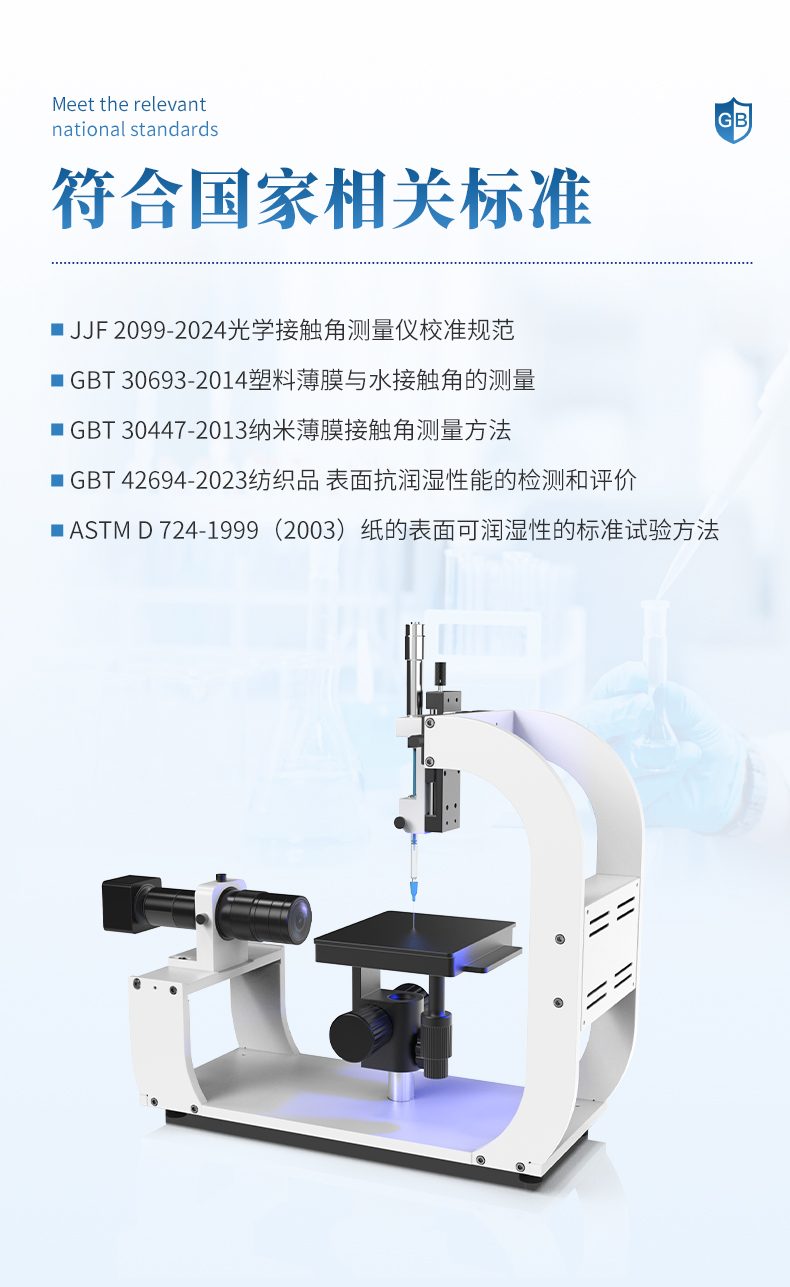

三、执行标准Executive Standard（部分标准）
1.JJF 2099-2024光学接触角测量仪校准规范
2.GBT 30693-2014塑料薄膜与水接触角的测量
3.GBT 30447-2013纳米薄膜接触角测量方法
4.GBT 42694-2023纺织品 表面抗润湿性能的检测和评价 接触角和滚动角法
5.ASTM D 724-1999（2003）纸的表面可润湿性的标准试验方法（接触角法）
6.GB/T24368-2009(玻璃表面疏水污染物检测)； 7.SY/T5153-2007（油藏岩石润湿性测定方法）； 8.ASTMD5946-2004（塑料薄膜与水接触角度的测量）； 9.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；
四、产品特点
1.★ 发明专利算法：
自研授权改进Young-Laplace专利算法，可精准测量非轴对称液滴接触角，自动消除系统偏差，运算高效、测量精度优异，全自动化输出双侧接触角，适配各类材料表面性能精密检测。
2.★ 辅助测距功能：
标配漫反射材质辅助测距功能，注液针与样品距离更清晰，降低撞针风险，提升工作效率。
3.★ 辅助对焦系统：
配备高灵敏度辅助对焦功能，确保成像清晰、操作便捷，提升测量精度与效率。
4.★ 双通道微量注射泵设计：
采用双通道微量滴液系统，可适配多种检测环境，有效提高检测效率与灵活性。
5.★ 可视化相机角度调节：
相机拍摄角度支持可视化精确调节，适应复杂样品形貌及特殊实验场景，增强系统的通用性。
6.★ 全自动微量滴液器清洗系统：
滴液通道具备全自动清洗功能，彻底杜绝交叉污染，确保检测结果的准确性与重复性。
7.连续自动滴液与批量检测：
配置连续自动滴液模式（自动滴液→自动接液→自动测量→自动换点），可实现快速连续测试，适用于批量样品检测，有效减少人为误差，使数据更加稳定、可靠。
8.高精度传动与定位系统：
采用精密传动机构，实现高精度定位与重复定位控制，可在显微尺度下实现精确定点测量。
9.高强度稳定结构设计：
设备内部采用高强度、高稳定性的铝合金框架结构，显著提升系统的机械稳定性与抗干扰能力，确保长期运行下的科研级精度。
10.多功能分析模块与智能算法：
内置多模式测量方法，支持接触角、润湿性能、表界面张力、表面能、前进后退角及滞后角、多点自动智能接触角测量，提供全面的界面特性评价。

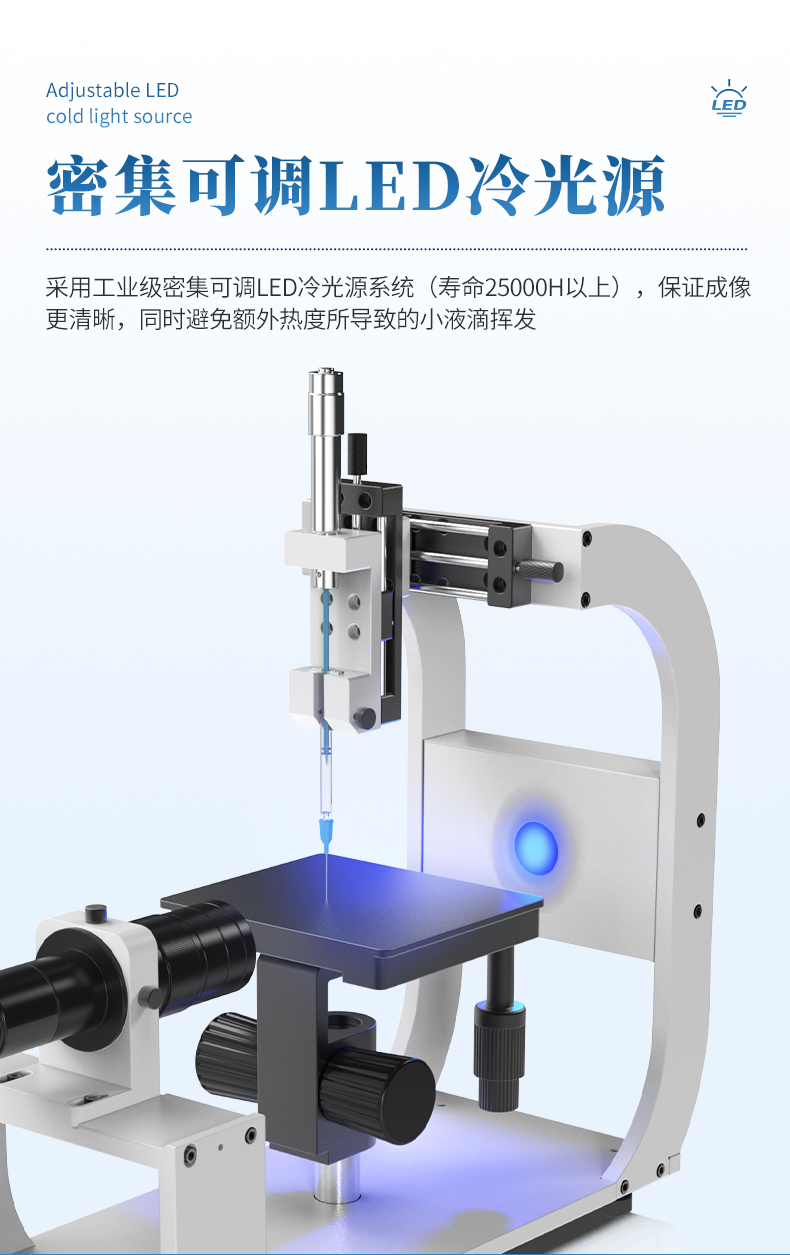

11.高清成像系统：
采用LED冷光源、USB高清工业相机及连续变倍远心镜头，实现高分辨率、低畸变的液滴成像。
12.多场景视频录制功能：
支持测试过程的视频采集与回放，可用于动态接触角分析与实验教学。
13.智能数据管理系统：
可存储超过10万条测量数据与图像，支持批量导出、Excel报告生成及长期追溯管理。
14.样品台与视角调节：
采用三维自动位移装置，全软件控制，实现自动定点定位测量；支持平视、俯视、仰视等多视角观察，可根据不同产品设置不同测试方案。
15.注射单元：
采用高精度注射泵进液，由软件定量定速控制，滴液稳定，精度极高。

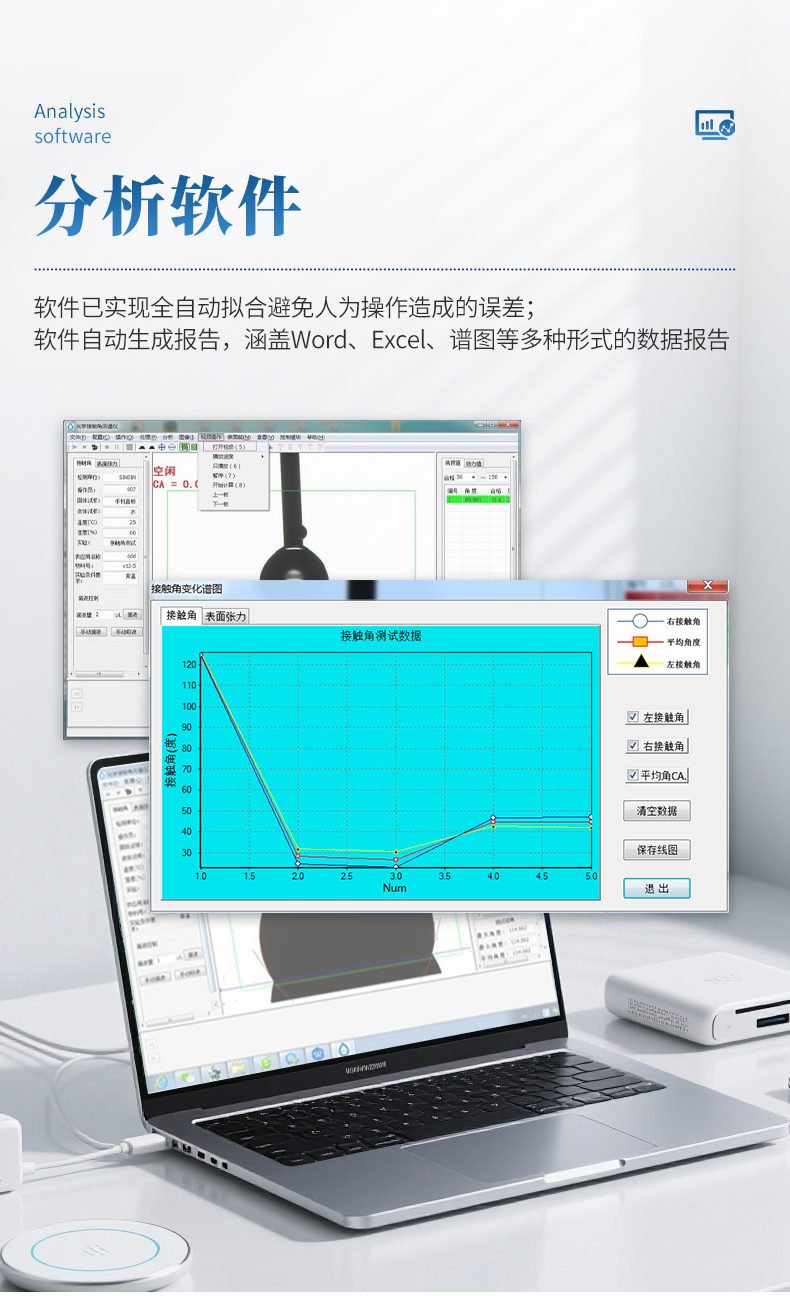

16.智能软件分析平台：

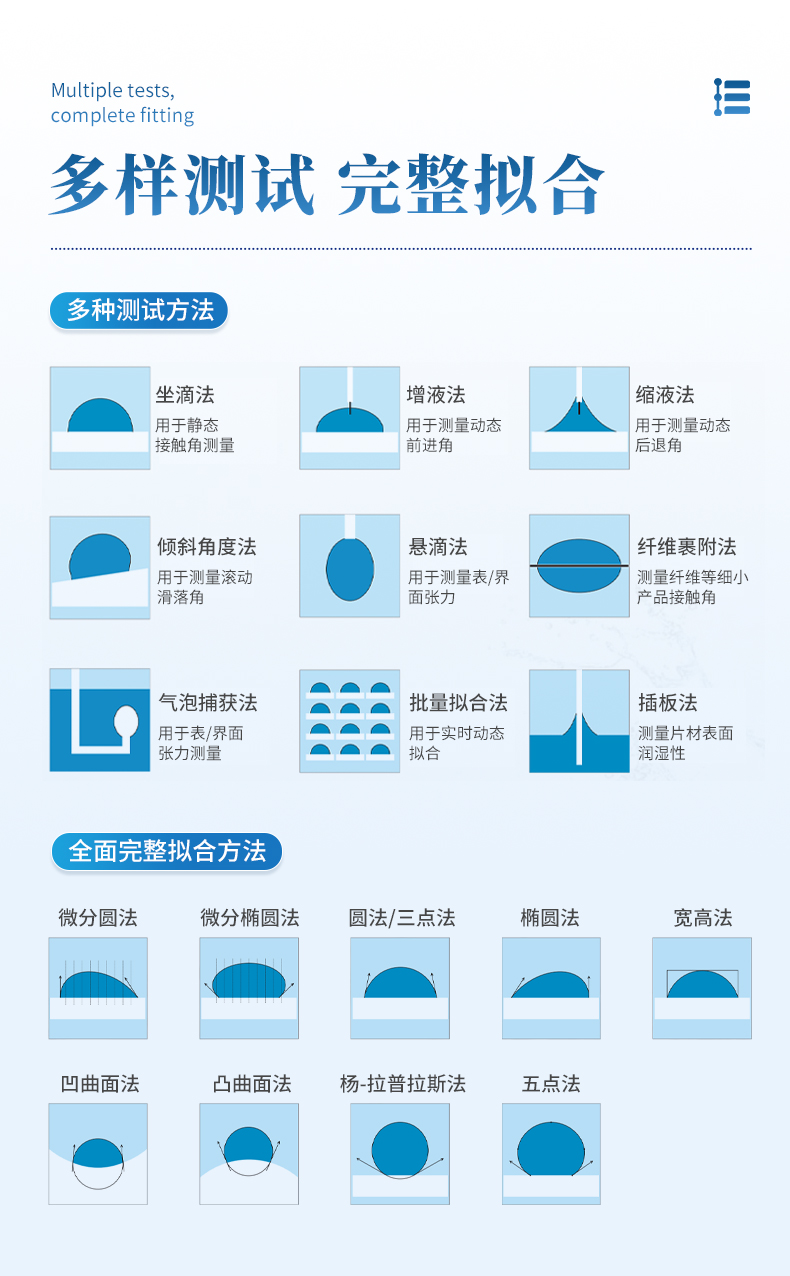

一键自动拟合，支持圆法拟合、椭圆/斜椭圆拟合法、LY等多种拟合算法；具备动态接触角批量拟合、润湿性能测试、视频连续拟合计算、表面能计算、表界面张力测量、前进后退角测量、粘附功、浸湿功、铺展系数等多种分析功能。
17.样品方案设定：
可根据实际样品尺寸规格在软件中设置测量方案，后续如有同款产品可直接调取已存储方案直接开展测试
18.双边接触角测量：
具备双边接触角测量快速拟合功能，更全面分析液体与固体的表面润湿性能，更准确分析表面的实际润湿情况。
19.软件自动生成报告：
涵盖PDF、Excel、谱图等多种数据报告格式

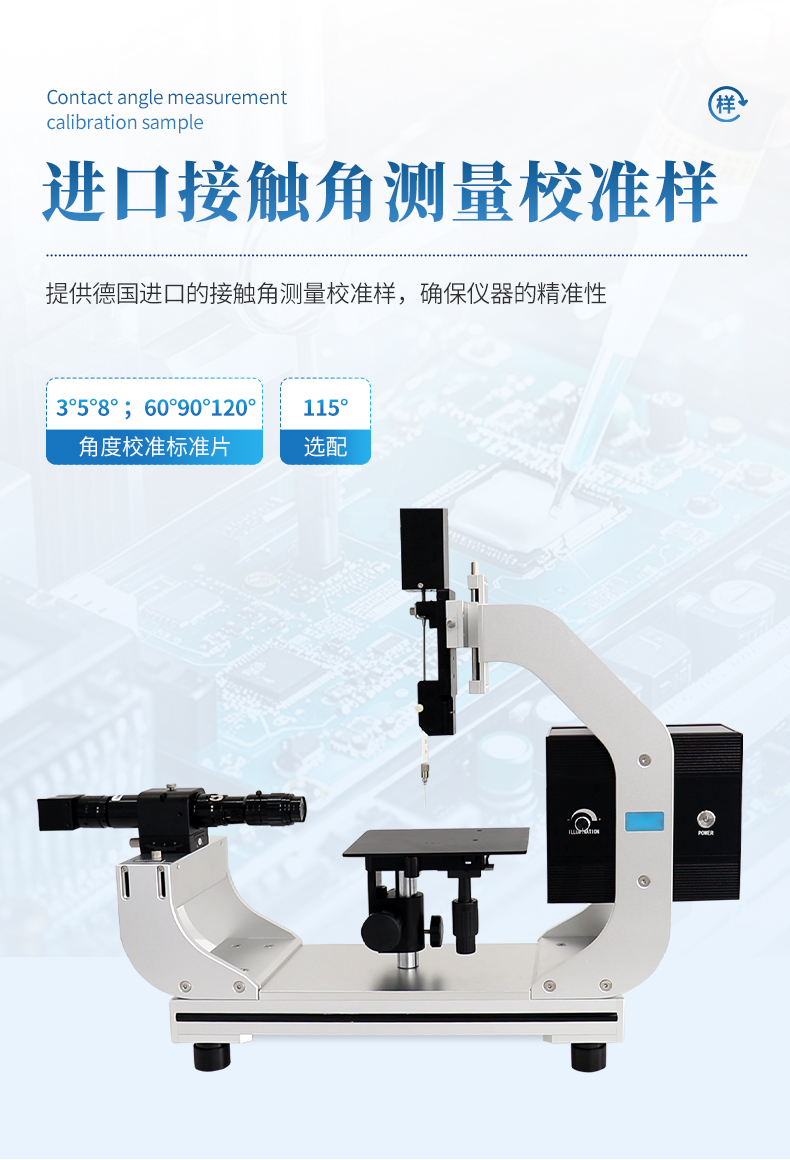

20.可选配标准片：
接触角测量校准样，确保仪器精准性，角度校准标准片3°、5°、10°、20°、30°、40°、60°、90°、120°可选配。
21.定制化功能支持：
具备多种可选功能配件，公司研发团队雄厚，可满足客户提出的各种定制测量要求。

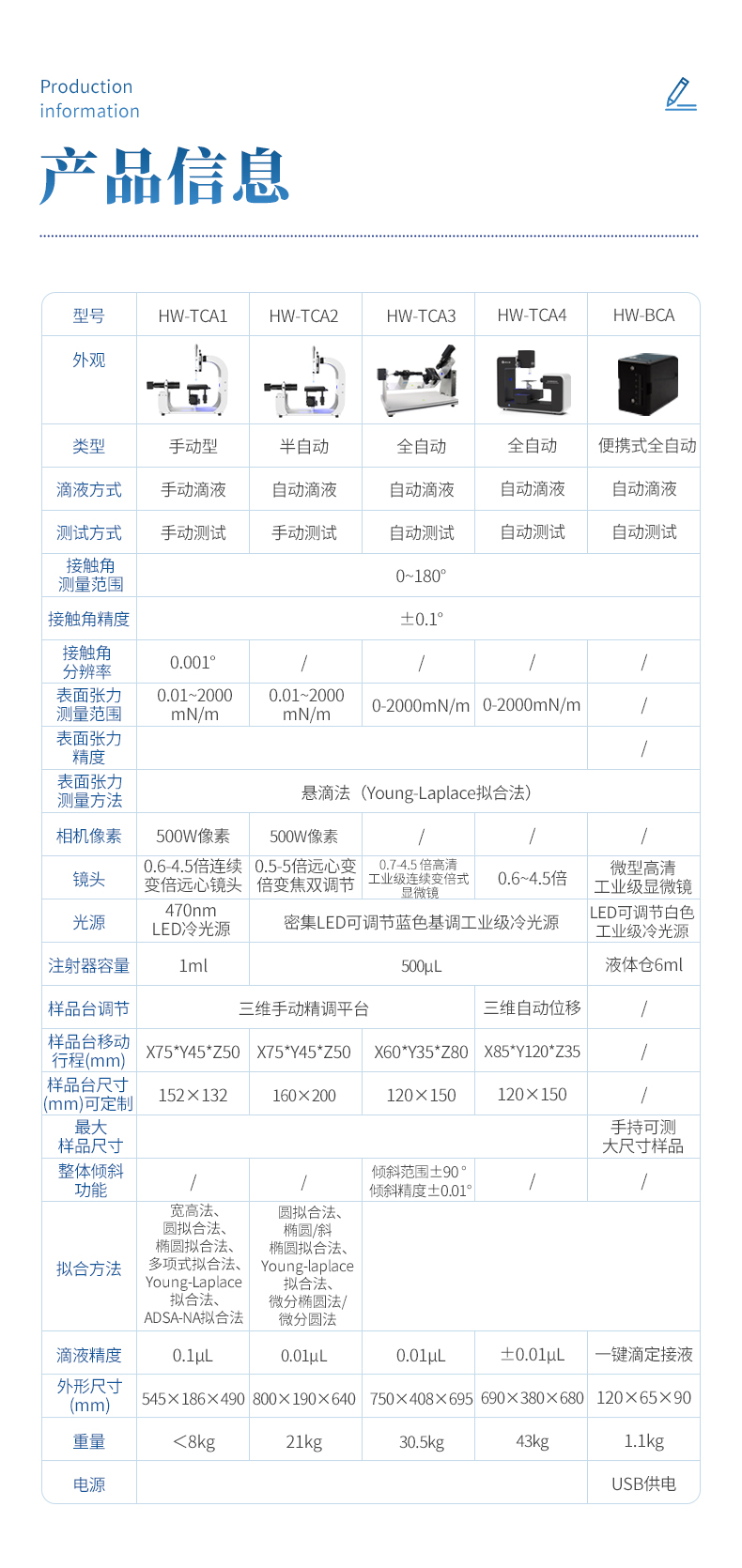

五、技术参数
| 外形尺寸 | 715mm(长)×220mm(宽)×590mm(高) | |
| 主机重量 | 23kg | |
| 整机调节 | 整机水平测试/调节 | |
| 载物台尺寸 | 120mm×120mm | |
| 载物台调节 | 三维调节，左右120mm×前后85mm×上下35mm | |
| 最大图像 | 2592×1944 | |
| 最高帧率 | 30fps | |
| 传输 | USB 2.0 | |
| 焦距 | 116+3mm | |
| 镜头放大倍率 | 0.6-4.5倍 | |
| 对焦方式 | 辅助对焦 | |
| 测距功能 | 辅助测距 | |
| 光源 | LED冷光源，470nm | |
| 电源 | 220V | |
| 滴液方式 | 双注射泵，软件控制 | |
| 滴液精度 | 0.01μl | |
| 注射器 | 玻璃微量进样器，容量500μl | |
| 针头 | 0.5mm、0.9mm全不锈钢针头 | |
| 图片拍摄 | 单张拍摄、连续拍摄、视频录制和图片回放 | |
| 数据管理 | a试验数据可标注于图片上，并随图片一起保存； b试验结果可导出至pdf、Excel；c 断电数据不丢失，支持随时查看、加载数据进行分析对比，亦可再次导出数据。 | |
| 软件语言 | 支持中/英文自主切换 | |
| 接触角 | 测量范围 | 0~180° |
| 精度 | ±0.1° | |
| 测量方式 | 自动测量、手动测量、动态测量 | |
| 拟合方法 | 宽高法、圆拟合法、椭圆拟合法、多项式拟合法、Young-Laplace拟合法、ADSA-NA拟合法 | |
| 表面张力 | 测量范围 | 0.01-2000mN/m |
| 分辨率 | 0.001mN/m | |
| 测量方法 | 悬滴法（Young-Laplace拟合法） | |
| 表面能测量方法 | Fowkes、OWRK、Wu、Zisman、EOS | |
| 润湿性分析 | 粘附功、浸湿功、铺展系数 | |
