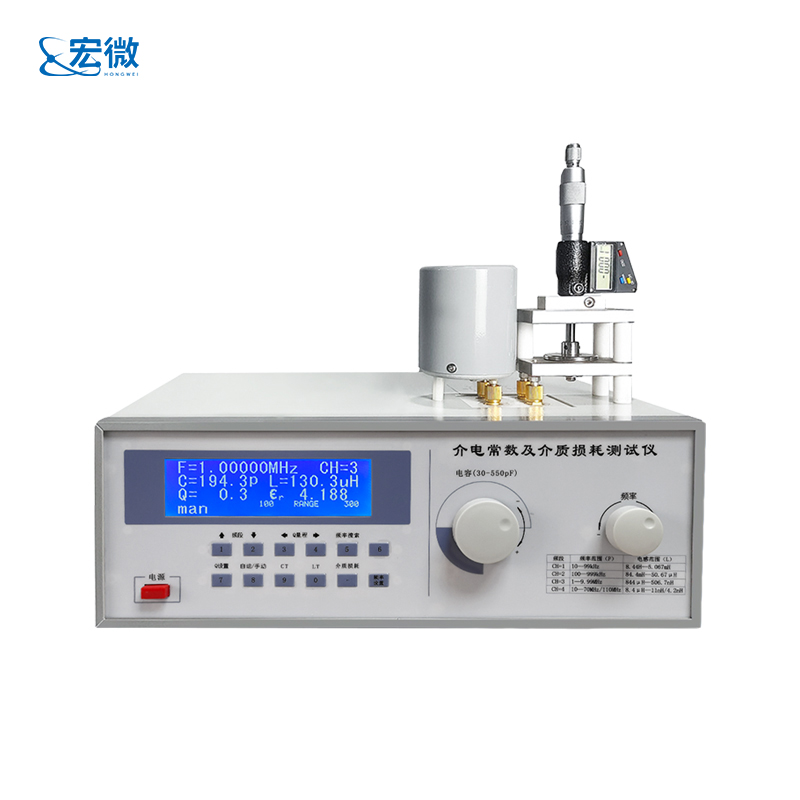

介电常数测试仪HW-JD系列：高频材料性能评估的精准解决方案

摘要

在无机金属新材料、电气绝缘材料及电子玻璃等领域的研发与生产中，介质损耗和介电常数是衡量材料电磁特性的核心物理参数。HW-JD系列介电常数测试仪（涵盖HW-JD1、HW-JD2、HW-JD3三款型号）基于高频谐振法原理，采用DDS数字合成信号源与高精度调谐电容系统，为科研机构、高校及工厂提供从10kHz至160MHz宽频段的材料介电性能测试手段。本文从仪器设计逻辑、技术参数差异、核心测量精度及独有工程优化入手，系统解析该系列产品如何通过自动残余电感消除、大电容直接测量及数显微厚度读值等特色技术，满足不同频段下材料介电常数（εr）与损耗角正切（tanδ）的定量分析需求，助力材料配方优化与质量管控。

一、仪器设计背景与标准溯源

介电常数反映材料在电场中储存电能的能力，而介质损耗则表征电能转化为热能的不可逆过程。两者受频率、温度、湿度及材料微观结构显著影响，故精确测量是新材料研发中的刚性需求。HW-JD系列严格遵循多项国内外标准：GB/T1409-2006（工频、音频及高频下电容率测定）、GB/T1693-2007（硫化橡胶测试）、ASTM-D150（介电常数通用方法）及GB9622.9-88/SJT11043-1996（电子玻璃高频测试）。多标准兼容性确保测量结果具备横向可比性，用户无需因标准变更而更换设备，降低了测试系统的复杂性和认证成本。

二、型号梯度与频率覆盖策略

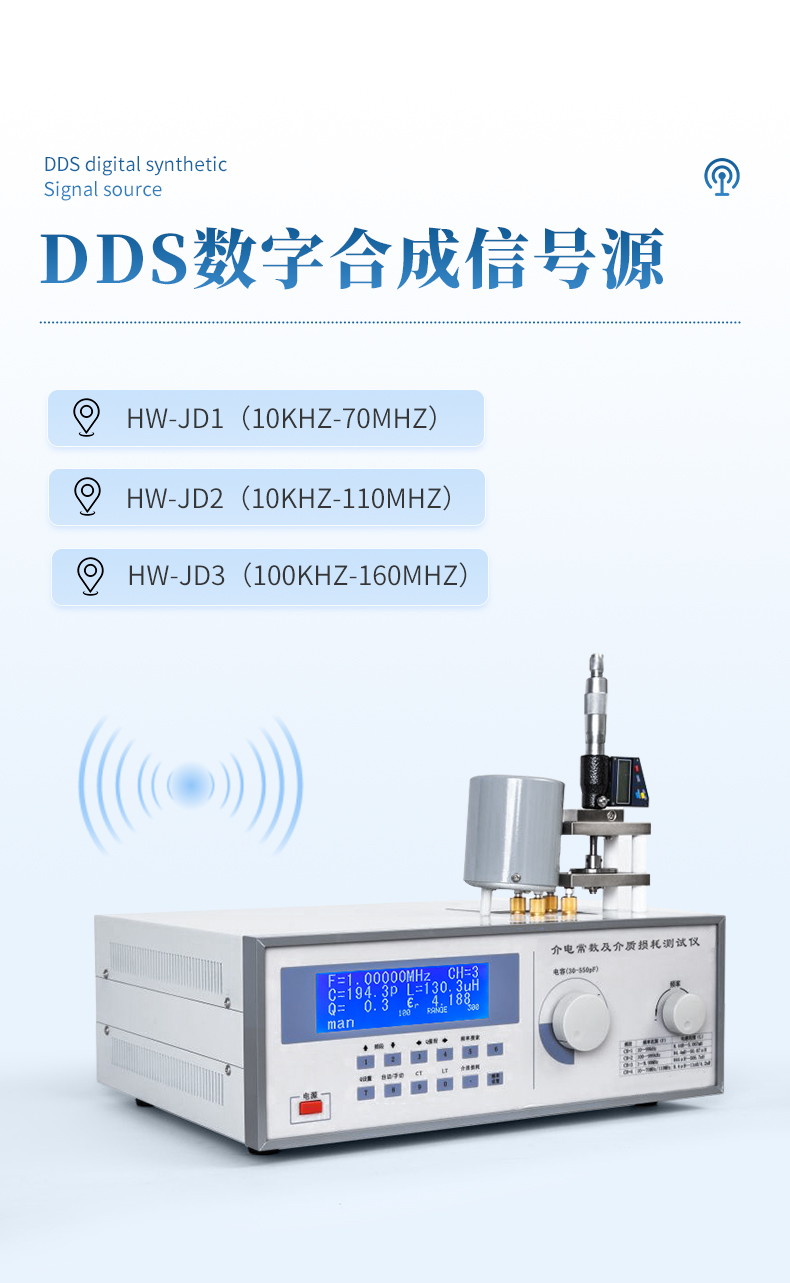

为覆盖不同应用场景，系列内三款型号以信号源频率范围形成清晰梯度：

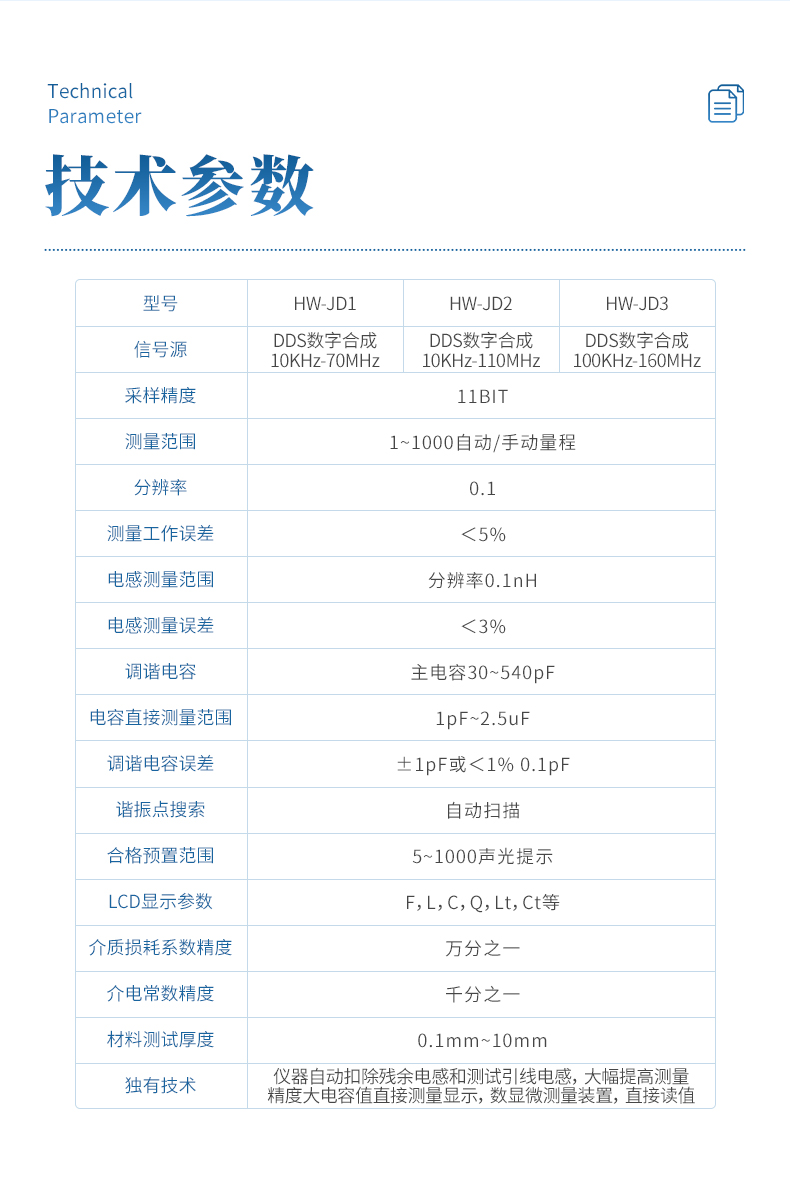

• HW-JD1：10kHz～70MHz，适合低频至高频初始段的塑料、橡胶及普通陶瓷材料筛选；

• HW-JD2：10kHz～110MHz，扩展至中高频段，适用于高频板材、云母及部分玻璃材料；

• HW-JD3：100kHz～160MHz，涵盖米波波段，专为高频电子基板、微波介质陶瓷及新型金属氧化物等需要高频响应的材料设计。

该梯度设计使用户可依据自身测试频点需求选择对应机型，避免为冗余频段付费，同时保证各型号在自身频段内信号纯度与稳定度经专门优化，这与单一宽频设备往往在极值频段性能衰减的通用做法形成对比。

三、核心测量系统与精度保障

所有型号共享统一的测量架构：

• 信号源：DDS数字合成技术，频率分辨率精细，相位噪声低，为谐振点捕捉提供纯净激励；

• 调谐电容：主电容范围30～540pF，配合电感元件实现LC谐振，电容直接测量范围宽达1pF～2.5μF，覆盖从薄膜电容到大容量储能介质的等效电容评估；

• 采样精度：11BIT模数转换，结合自动/手动量程切换（测量范围1～1000），确保全量程内线性度，工作误差控制在＜5%，电感测量误差＜3%，分辨率达0.1nH。

尤为关键的是，介质损耗系数精度达万分之一，介电常数精度达千分之一，这一量级在同类设备中处于先进水平，可有效区分同系列材料中因掺杂比例或烧结工艺差异引起的微小介电变化，为配方微调提供可靠数据支撑。

四、独有工程技术与操作便利性

HW-JD系列的核心优势体现在三项独特技术：

1. 自动残余电感与引线电感扣除：测试夹具和连接导线引入的寄生电感会显著影响高频下的测量真实值。该系列通过内置校准算法，在每次测量前自动扣除残余电感和测试引线电感，避免传统手动补偿的繁琐与误差，使高Q值材料测量结果更贴近本征值；

2. 大电容值直接测量显示：无需依赖谐振间接计算，系统可直接读取大容量样品的电容值，简化操作流程，尤其适用于多层陶瓷电容器（MLCC）或电力绝缘厚板；

3. 数显微测量装置直接读值：材料厚度测量集成于测试工位，支持0.1mm～10mm厚度范围，读数分辨率高，避免因厚度输入误差导致的介电常数计算偏差——因为介电常数与厚度成正比，该设计显著提升最终结果的重复性。

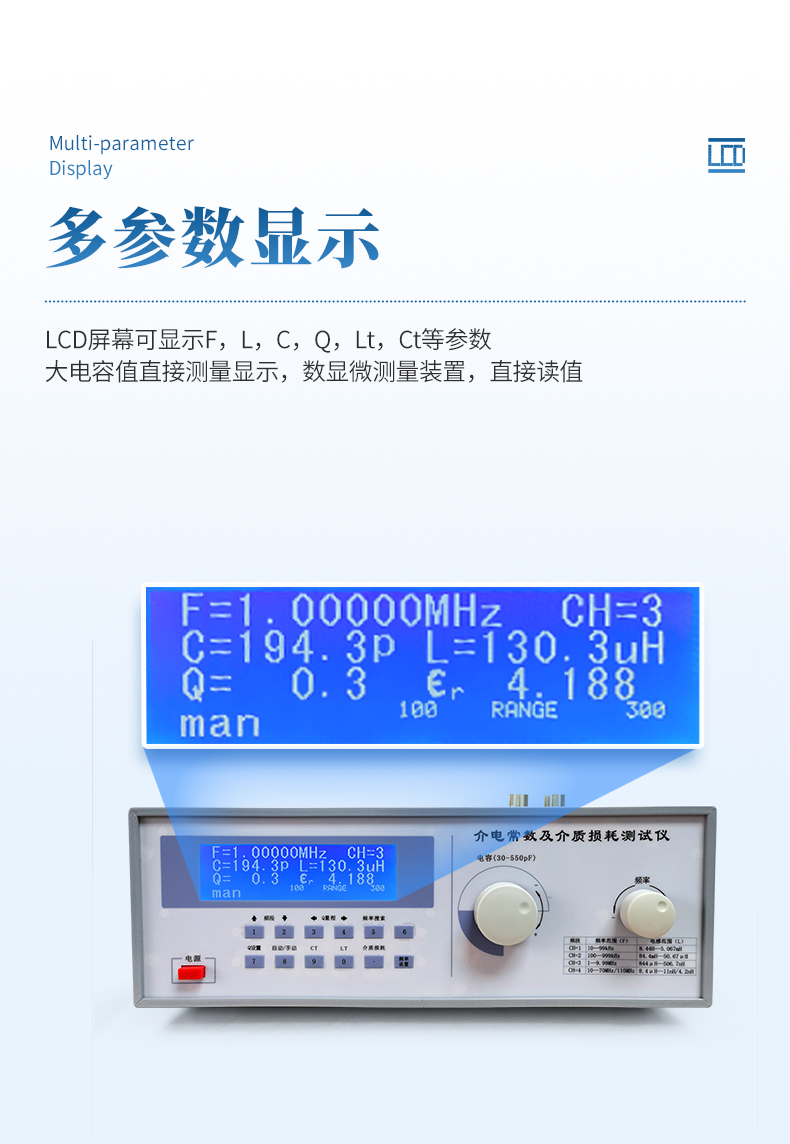

此外，自动谐振点搜索功能可快速锁定谐振频率，辅以5～1000范围内合格预置的声光提示，便于生产线上的快速合格判定。LCD屏同步显示频率F、电感L、电容C、品质因数Q、等效并联电感Lt及等效串联电容Ct等多维参数，满足深度数据分析需求。

五、应用场景与材料测试适配性

在科研场景中，该系列用于研究温度/湿度对介电频谱的影响，助力高频基板材料开发；在工厂质检中，可对每一批次瓷器、云母或玻璃进行介电一致性抽检。以HW-JD3为例，其160MHz上限频率可模拟5G通信频段附近材料的介电响应，这对低介电常数、低损耗的聚四氟乙烯（PTFE）基复合材料至关重要。同时，由于标准涵盖硫化橡胶，该设备亦适用于轮胎或密封件的介电老化监测。

六、参数一致性带来的系统稳定性

除信号源频率外，三款型号的采样精度、量程、分辨率、调谐电容范围、电容直接测量范围、调谐电容误差（±1pF或＜1%）、谐振搜索方式、合格预置范围及显示参数完全一致。这种高度统一的设计使得用户在不同频率段切换时，无需重新学习操作逻辑，且测量基准一致，便于建立企业内部跨频段的介电数据库。同时，统一的厚度测量范围和误差等级，保证了不同频段下介电常数计算的分母项精度相同，提高数据纵向可比性。

七、总结

HW-JD系列介电常数测试仪以标准兼容性、宽频覆盖梯度及残余电感自动补偿为核心竞争力，将复杂的谐振法测量转化为可重复、可追溯的常规操作。其万分之一的损耗精度和千分之一的介电常数精度，不仅满足常规材料鉴定，更可服务于高频材料前沿研究。对于需要综合权衡性能与成本的使用单位而言，按频率需求选择JD1、JD2或JD3型号，既能获得专业级测量能力，又避免资源浪费。在5G、新能源及航天电子材料快速迭代的当下，此类精准、可靠的介电特性测试工具，正成为连接材料配方理论与实际电磁性能之间不可或缺的桥梁。
